Se você está montando uma rede de computadores seja em um pequeno escritório, uma empresa em crescimento ou até em casa provavelmente já se deparou com os termos patch panel e patch cord. Mas o que são exatamente essas peças? Para que servem? E por que aparecem em todo projeto de rede bem feito?
Neste guia, vamos explicar tudo de forma simples, com as informações técnicas que você precisa para tomar boas decisões sem complicar o que não precisa ser complicado
O Que É um Patch Panel? (E Por Que Você Precisa de Um)
Imagine que a sua empresa tem 20 computadores espalhados pelos andares. Cada um tem um cabo de rede que sai da tomada da parede e precisa chegar até o switch; o equipamento que distribui a internet e a rede interna. Sem organização, isso vira rapidamente um caos de fios impossível de gerenciar.
É aqui que entra o patch panel.
O patch panel é um painel de conexões instalado dentro do rack que centraliza a chegada de todos os cabos de rede da sua instalação. Em vez de cada cabo ir direto ao switch, o que geraria uma bagunça e desgastaria as portas do equipamento, todos terminam no patch panel, de forma organizada, numerada e identificada.
Em linguagem técnica: o patch panel é um dispositivo passivo (não tem eletrônica, não processa dados) que faz a interface entre o cabeamento permanente (os cabos fixos embutidos nas paredes) e os cabos de conexão curtos ; os patch cords; que vão até o switch.
💡 Por que “passivo”? Porque o patch panel não amplifica nem processa sinal nenhum. Ele apenas organiza e centraliza as terminações físicas dos cabos. Todo o processamento fica por conta do switch e dos demais equipamentos ativos.
Como o Patch Panel Funciona Fisicamente?
O patch panel tem dois lados:
- Parte traseira (conexão IDC/110): onde os cabos de rede que vêm das paredes e tomadas são terminados e presos com uma ferramenta de impacto. Esse processo é chamado de punch-down.
- Parte frontal (portas RJ-45): onde se conectam os patch cords que fazem a ligação com o switch ou com outros equipamentos.
Por Que Usar Patch Panel? Os 5 Principais Motivos
- Organização total: todos os pontos de rede chegam em um único lugar, identificados e numerados. Sem fios soltos ou conexões improvisadas.
- Manutenção simples: para mudar ou desativar uma conexão, basta trocar o patch cord na frente do painel. Sem mexer no cabeamento fixo.
- Proteção do switch: as portas do switch são caras. Conectar e desconectar cabos diretamente nelas com frequência as desgasta. O patch panel absorve esse manuseio, preservando os ativos.
- Identificação rápida de falhas: quando um ponto de rede para de funcionar, o patch panel é o primeiro lugar a verificar — tudo está visível e acessível.
- Conformidade com normas: instalações que seguem a ABNT NBR 14565 (cabeamento estruturado no Brasil), TIA/EIA-568 e ISO/IEC 11801 exigem o uso de patch panels.
O Que É um Patch Cord? (O “Cordão de Manobra” da Sua Rede)
Se o patch panel é a central, o patch cord é o cabo curto que faz a conexão entre o patch panel e o switch ou entre o patch panel e o equipamento final.
Você já deve ter visto aqueles cabinhos de rede coloridos dentro dos racks. São eles: os patch cords. Também chamados de cordão de manobra, patch cable ou simplesmente cabo de rede flexível, eles têm conectores RJ-45 nas duas pontas e medem normalmente entre 0,5 m e 3 m.
Patch Cord vs. Cabo de Rede Comum: Qual a Diferença?
Essa é uma das dúvidas mais buscadas no Google e faz sentido, porque visualmente os dois parecem iguais. A diferença está no tipo de condutor interno:
| Característica | Patch Cord | Cabo de Rede Fixo (de Parede) |
|---|---|---|
| Tipo de fio interno | Flexível (stranded — vários fios finos) | Sólido (um fio por condutor) |
| Resistência a dobras | Alta — feito para manuseio frequente | Baixa — não dobra bem repetidamente |
| Onde usar | Dentro do rack, entre patch panel e switch | Dentro de paredes, forros e eletrodutos |
| Comprimento típico | 0,5 m a 5 m | Até 90 m por trecho |
⚠️ Erro comum: usar cabo de fio sólido como patch cord. Por ser rígido, ele se parte internamente com o tempo por causa das dobras frequentes, causando falhas intermitentes na rede que são difíceis de rastrear.
Categorias de Patch Cord: Qual Escolher?
Os patch cords são classificados por categoria, que define a velocidade máxima suportada e a frequência do cabo:
| Categoria | Velocidade Máxima | Frequência | Indicado Para |
|---|---|---|---|
| Cat5e | 1 Gbps | 100 MHz | Redes corporativas básicas e residenciais |
| Cat6 | 1 Gbps (10 Gbps em curtas distâncias) | 250 MHz | Padrão atual para escritórios modernos |
| Cat6A | 10 Gbps | 500 MHz | Data centers e ambientes de alta demanda |
| Cat7 | 10 Gbps | 600 MHz | Ambientes industriais (uso ainda restrito no Brasil) |
💡 Regra de ouro: sempre use patch cords da mesma categoria (ou superior) ao seu cabeamento fixo. Um patch cord Cat5e em uma rede Cat6 limita toda a performance ao ponto mais fraco da cadeia. Para novas instalações em 2025, Cat6 é o mínimo recomendado.
Como Patch Panel e Patch Cord Trabalham Juntos
Veja o caminho completo de um sinal de rede em uma instalação bem estruturada:
💻 Computador / Telefone IP / Câmera
↓ (patch cord curto)
🔌 Tomada de Rede na Parede (keystone RJ-45)
↓ (cabo fixo Cat6 dentro da parede — até 90 m)
📋 PATCH PANEL — porta traseira (punch-down IDC)
↓ (porta frontal RJ-45)
🔗 PATCH CORD (0,5 m a 1,5 m, colorido)
↓
🔀 SWITCH (distribui a rede para todos os dispositivos)
↓
🌐 Internet / Servidor / NAS
Essa arquitetura é chamada de cabeamento estruturado e é o padrão adotado em qualquer instalação profissional de pequenos escritórios a grandes data centers.

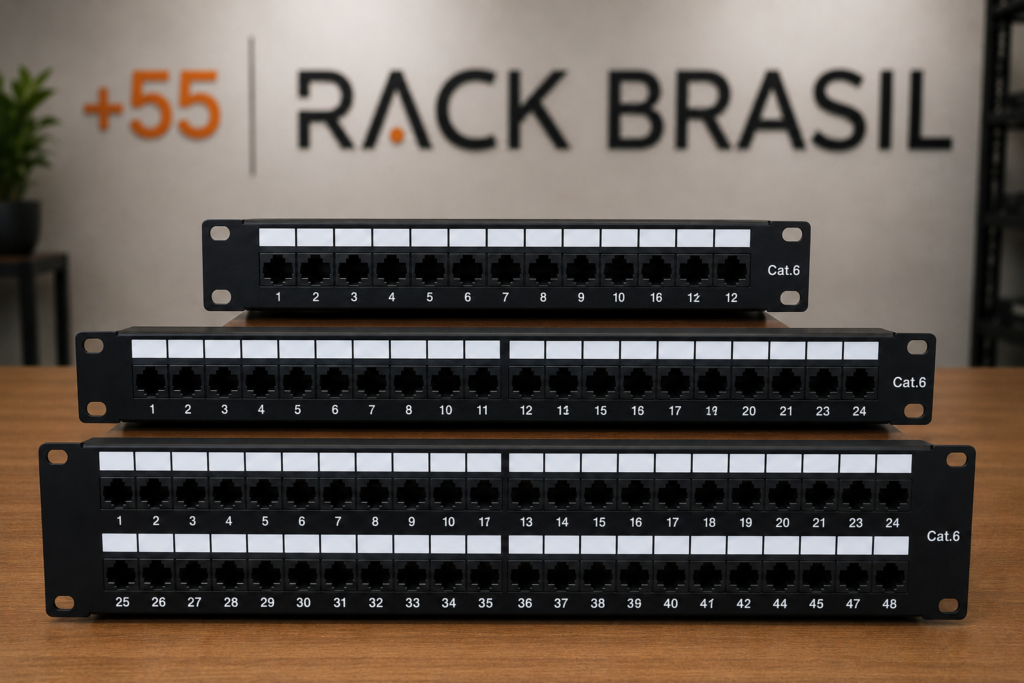

Patch Panel de 12, 24 ou 48 Portas: Como Escolher?
Os patch panels vêm em três tamanhos principais. A escolha depende diretamente do número de pontos de rede da sua instalação:
| Modelo | Nº de Portas | Altura no Rack | Indicado Para |
|---|---|---|---|
| Patch Panel 12U | 12 portas | 1U | Residências e pequenas redes (até 10 pontos) |
| Patch Panel 24 portas | 24 portas | 1U | Escritórios pequenos e médios — o mais popular |
| Patch Panel 48 portas | 48 portas | 2U | Instalações maiores e data centers |
💡 Dica prática: nunca encha o patch panel 100%. Se você tem 18 pontos hoje, compre o de 24 portas — as 6 portas livres serão usadas mais rápido do que você imagina. Planejar a expansão é mais barato do que trocar o painel depois.
A Linguagem das Cores: Por Que os Patch Cords São Coloridos?
As cores dos patch cords não são aleatórias — elas têm uma função organizacional importante. Profissionais de TI adotam convenções de cores para identificar rapidamente o tipo de conexão de cada porta:
- 🔵 Azul → Rede de dados (computadores, impressoras)
- 🔴 Vermelho → Rede de gestão e administração
- 🟡 Amarelo → Rede de voz / telefonia IP (VoIP)
- 🟢 Verde → Uplinks entre switches
- 🟠 Laranja → Fibra óptica ou conexões especiais
- ⚫ Preto → Câmeras / CFTV
Adotar uma convenção de cores desde o início reduz drasticamente erros durante manutenção e facilita a vida de qualquer técnico que precisar trabalhar na rede depois de você.
5 Erros Que Vão Arruinar Sua Rede (Mesmo Com Patch Panel)
Ter o equipamento certo não basta se a instalação for feita errado. Veja os erros mais comuns:
1. Misturar categorias de cabo
Patch cord Cat5e em infraestrutura Cat6 = toda a rede limitada ao elo mais fraco. Simples assim.
2. Patch cords compridos demais dentro do rack
Cabos com folga excessiva formam aquela famosa bagunça. Use os tamanhos certos: 0,5 m ou 1 m dentro do rack são suficientes na maioria dos casos.
3. Não usar organizador de cabos
Um passafio ou organizador horizontal (um por 1U de patch panel) mantém os patch cords alinhados e facilita muito a identificação visual. É um acessório barato que faz diferença enorme.
4. Deixar o patch panel sem identificação
Patch panel sem etiqueta é um problema esperando para acontecer. Identifique cada porta com o ponto de rede correspondente — existem etiquetas próprias para isso, inclusive impressas.
5. Dobrar o patch cord em ângulo agudo
Dobras fechadas danificam os pares trançados internamente e degradam o sinal. Para cabos Cat6, respeite um raio mínimo de curvatura de 4x o diâmetro do cabo (~25 mm).
Patch Panel Precisa Estar em um Rack?
Tecnicamente não. Mas na prática, sim — e por bons motivos.
O rack é a estrutura que abriga o patch panel, o switch, o servidor e demais equipamentos de forma organizada, segura e com ventilação adequada. Instalar um patch panel fora de um rack compromete a organização do cabeamento, dificulta a manutenção e expõe os equipamentos a danos físicos.
Para ambientes com poucos pontos de rede, um mini rack de parede já resolve muito bem. Para instalações maiores, racks de piso são o caminho certo.
🔍 Precisa de rack para instalar seu patch panel?
Na Rack Brasil você encontra racks de parede e de piso nos tamanhos certos para a sua estrutura.👉 Ver racks disponíveis em RackBrasil.com.br
Checklist Completo: Tudo Que Você Precisa Para Montar Sua Rede
- Rack (de parede ou de piso, no tamanho adequado ao número de equipamentos)
- Patch panel (24 ou 48 portas, Cat6 ou superior)
- Switch (portas suficientes para todos os pontos + margem de crescimento)
- Patch cords (mesma categoria do cabeamento, tamanhos adequados ao rack)
- Organizadores de cabos horizontais (passafio — ao menos um por patch panel)
- Etiquetas para identificação das portas do patch panel
- Ferramenta de impacto (punch-down tool) para terminar os cabos na traseira
- Cabo de rede Cat6 (fio sólido) para o cabeamento fixo dentro das paredes
